Debriyaj to'plamida odatda uchta asosiy komponent mavjud. Ba'zilarida siz jarayonni biroz osonlashtirish uchun moslashtirish vositasini topishingiz mumkin, boshqalarda esa hatto uchuvchi podshipnik ham bo'lishi mumkin.
Debriyaj diski
Bosim plitasi
Rulmanni bo'shating
Majburiy emas: tekislash vositasi
Agar siz unumdor debriyaj to'plamini sotib olayotgan bo'lsangiz, to'plamingizga kiritilgan engil volanni topishingiz mumkin.

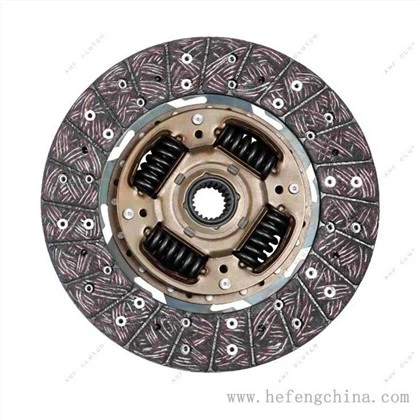

1. Debriyaj diski
Debriyaj diski - ko'pincha debriyaj plitasi yoki ishqalanish diski deb ataladi - volan va debriyaj plitalari orasidagi tutqichni ta'minlaydi va quvvatni dvigateldan transmissiyaga (vites qutisi) etkazib beradi.
Aylanadigan disklar orasidagi barcha quvvatni uzatish uchun zarur bo'lgan tutqichni ta'minlash uchun debriyaj diskining har bir tomoni uzoq umr va ajoyib ishlash uchun mo'ljallangan mustahkam ishqalanishga asoslangan materiallardan qurilgan. Debriyaj diski bosim plitasiga o'rnatiladi, bu esa o'z navbatida volanga o'rnatiladi.
Debriyaj plitasining ichki uyasiga o'rnatilgan qo'shimcha debriyaj plastinka kamonlari mavjud. Debriyaj diski volan bilan ulanganda, ular har bir ulanish va vites almashinuvini yumshatish uchun qo'shimcha amortizator vazifasini bajaradi.
Debriyaj diskining markazida uning shpalli uyasi joylashgan. Ushbu shpalli uya volanning harakatini transmissiya mili orqali uzatmalar qutisiga o'tkazadi, lekin faqat debriyaj plitasi volan va bosim plitasi o'rtasida mahkam ushlab turilganda.
2. Debriyajning bosim plitasi
Bosim plitasining asosiy komponenti uning bahoridir. Bahor bosim plitasining harakatini boshqaradi, debriyaj pedali bo'shatilganda debriyaj plitasini volanga majbur qiladi. Bosim plitasi va kamon qopqoqda joylashgan. Qopqoq volanga o'rnatiladi, har bir komponent mustaqil ravishda harakatlanishi mumkin.
Bosim plitasining bahori biz odatda buloqlar bilan bog'laydigan odatiy metall lasan emas. Buning o'rniga, bu diafragma prujina deb nomlanuvchi yumaloq plastinka. Ushbu dumaloq po'lat disklar markazda teshikka ega (transmissiya mili uchun zarur) va radial tirqishli bo'lib, kerakli harakat va bahor harakatini ta'minlaydigan "bo'shatish barmoqlari" ni qoldiradi.
3. Rulmanni bo'shating
Debriyajni bo'shatish podshipniki (shuningdek, tashuvchi podshipnik deb ham ataladi) bosim plitasining diafragma prujinasiga qarshi o'tiradi. Debriyaj pedali bosilganda, u bahorning o'rtasini ichkariga suradi, tashqi chetini va debriyaj diskini volandan chiqaradi.
Bo'shatish podshipnikining vazifasi diskni volandan ajratib turganda diafragma kamon va bosim plitasining aylanish harakatini yutishdir.
4. Tegishlash vositasi
Har bir debriyaj to'plami boshqacha bo'lib, debriyaj plitasining o'rtasida joylashgan ishlab chiqaruvchining shpalli uyasi bilan ishlaydi. Ishlab chiqaruvchilar ko'pincha aniq hizalanishni ta'minlash uchun mos keladigan raqam va shplaynlarni uyaga joylashtirish bilan tekislash vositasini o'z ichiga oladi. Bu uchuvchi podshipnik (volanda joylashgan) va debriyaj plitasi o'rtasidagi moslashuvning aniqligini ta'minlaydi.
